Yüksek Yoğunluklu Veri Merkezleri için Ölçeklenebilir Modüler Tasarım

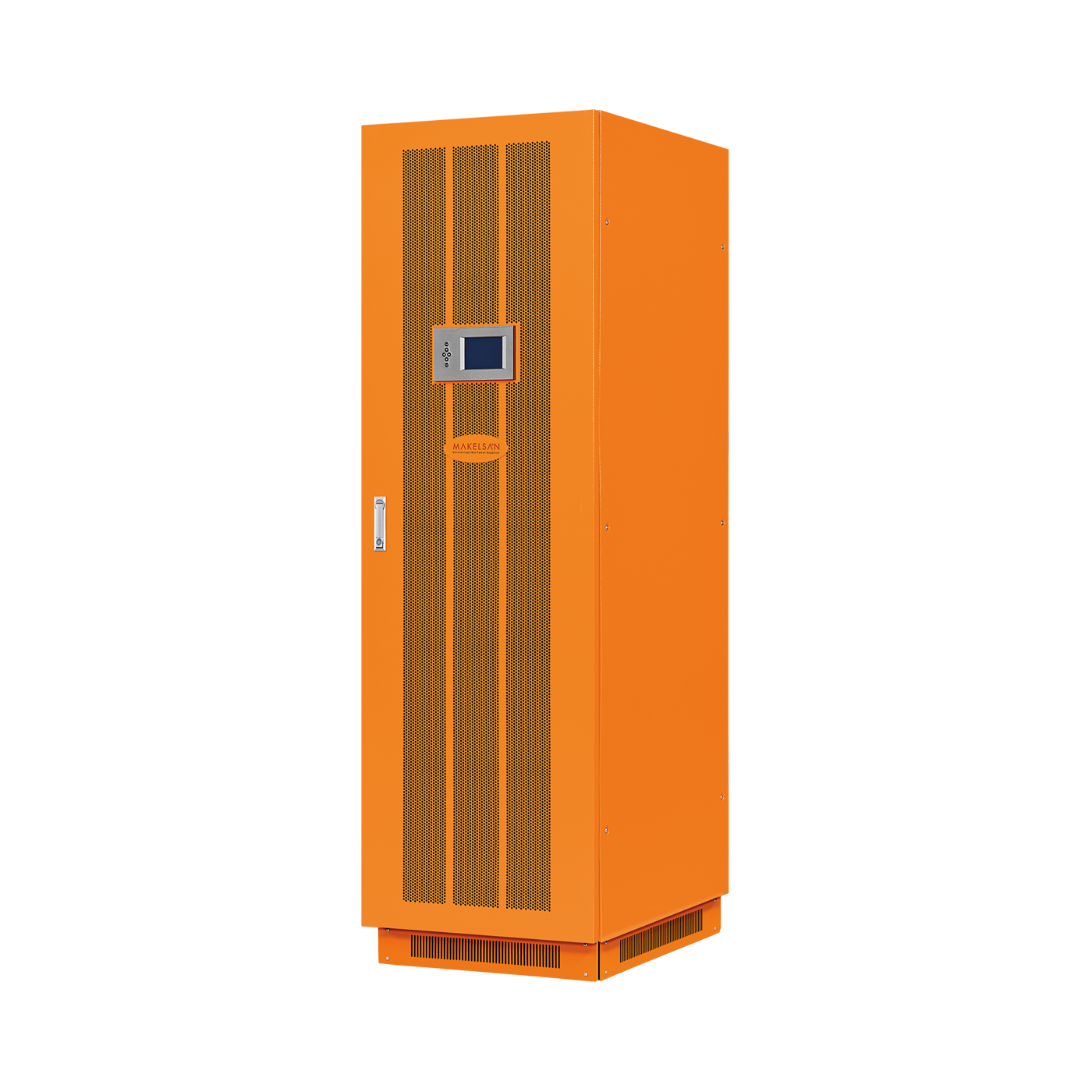

PM Serisi, ölçeklenebilir ve yedeklenebilir yüksek performanslı çift çevrim online modüler UPS sistemidir. Günümüzün yüksek yoğunluklu veri merkezleri ve kritik iş uygulamalarının kesintisiz çalışma ihtiyacını karşılamak üzere tasarlanmıştır.

Modüler yapısı ve N+X paralel yedekleme teknolojisini bir arada sunar. Güç modülleri, yedekleme veya kapasite artırımı amacıyla paralel olarak çalıştırılabilir.

Her bir UPS kabini 520 kVA’ya kadar kapasite sunarken, paralel konfigürasyon ile sistem toplamda 2080 kVA’ya kadar ölçeklenebilir.

Dağıtılmış Paralel Mimari

PM Serisi, dağıtılmış (merkezi olmayan) paralel mimari ile modüler bir yapıya sahiptir. 10, 15, 20, 25, 30 ve 40 kVA olmak üzere altı farklı kapasitede, 3U standart yükseklikte güç modülleri mevcuttur.

UPS modülleri, tek nokta hatalarını (SPOF – Single Points of Failure) en aza indirmek için donanımsal ve yazılımsal olarak tasarlanmıştır. Her modül; ayrı işlemci birimi, ayrı izleme ekranı ve ayrı statik bypass ünitesine sahiptir.

Dağıtılmış paralel mimari, tek nokta hatalarını ve onarım süresini (MTTR – Mean Time To Repair) minimize ederek yüksek iş sürekliliği sağlar.

Güvenli değiştirilebilir modül (Safe Swap Concept) sayesinde, sistem yükü kesintisiz beslenmeye devam ederken modül ekleme, çıkarma veya değiştirme işlemleri gerçekleştirilebilir.

Standart Özellikler

• Çıkış güç faktörü: 0.9 (opsiyonel 1.0)
• Geniş giriş voltaj aralığı: 208–478 VAC
• Hot swap özelliği (UPS ve akü için hızlı bakım imkânı)
• Bakım bypass
• 4 kabinete kadar paralel çalışma
• Ortak akü yapısı
• Akıllı şarj sistemi (akü kapasitesine göre ayarlanabilir şarj akımı)
• Yüksek şarj kapasitesi (6A / 10A)
• Orta ve küçük güç dağıtım sistemi
• Seçilebilir akü voltajı: ±216 VDC / ±228 VDC / ±240 VDC (32/34/36/38/40 akü)

Gelişmiş Haberleşme Özellikleri

• RS232 (USB)
• RS485 haberleşme arayüzü
• SNMP kart (opsiyonel)
• Röle kartı (opsiyonel)
• Merkezi izleme modülü
• Her modülde 5” LCD ekran

Akü Modüllerinde Hot-Swap Özelliği

Hot-swap özelliği sayesinde akü değişimi sırasında bile korumalı yüklere kesintisiz enerji sağlanabilir.

• Her akü modülü 18 adet 7Ah/9Ah akü içerir
• 3U yüksekliğinde kompakt yapı
• UPS üzerine kolay montaj imkânı

Yüksek Verimlilik ve Düşük Toplam Sahip Olma Maliyeti

PM Serisi, tam yükte %95,5’e varan yüksek verimlilik ile:

• Daha düşük enerji tüketimi sağlar
• UPS girişinden daha düşük akım çekilmesini sağlar
• Altyapı maliyetlerini azaltır

Yüksek giriş güç faktörü (0,99) sayesinde şebekeden çekilen reaktif güç (kVAR) minimize edilir ve kullanıcılar ek reaktif güç maliyetlerinden tasarruf sağlar.

Düşük THDi değeri, güç kayıplarını ve gerilim düşümlerini azaltır. Böylece daha düşük kapasiteli kablo ve sigortaların kullanılması mümkün olur. Ayrıca şebeke kirliliğini önemli ölçüde azaltarak enerji verimliliğini artırır.

Erişilebilirlik

Modüllerin her birine UPS kabininin ön tarafından kolayca erişilebilir. Bu sayede servis ve bakım işlemleri hızlı ve kolay şekilde gerçekleştirilebilir.

N+X Paralel Yedekleme

PM Serisi UPS, N+X paralel yedekleme mimarisine uygundur. Kullanıcılar yükün kritik seviyesine göre farklı yedekleme senaryoları oluşturabilir.

Paralel yedekleme modülleri iki veya daha fazla olduğunda sistem %99,999’a varan iş sürekliliği ve 15.000.000 saatten fazla MTBF değeri ile yüksek güvenilirlik sağlar.

Paralel yedekleme ayarları LCD ekran üzerinden yapılabilir. Yük, belirlenen sınırları aştığında UPS sistem tarafından alarm üretir.
